多くの実績を持つSFSシリーズの小型版
SFSシリーズの性能を凝縮し、よりコンパクトでシンプルな構成となっておりますが、安全機能、検知回路等の高い信頼性を継承した製品となっております。※2020年12月末販売終了
フレームセンサー FLSシリーズの特徴
- ダイレクト点火専用
- 炎検知回路はフェールセーフ回路を導入した安全設計
- 高感度で安定した炎検知回路を採用
- ガス電磁弁出力は業務用、工業用に使用可能な容量3Aリレー
（AC100V：抵抗負荷）を使用 - 使用電磁弁はAC、DCに対応

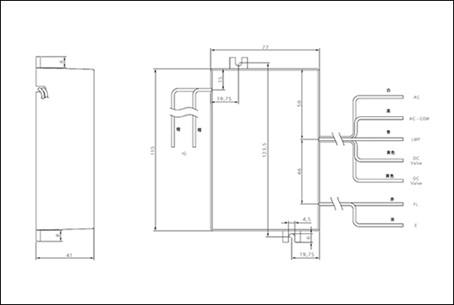

外形図
.jpg)
スペック
横にスクロールしてご覧いただけます。
| 項目 | 条件 | 値 |
|---|---|---|
| 電気特性 | 電源電圧 | AC100V 50／60Hz＋10％、−15％以内 |
| 消費電力 | 4W以内 | |
| 電磁弁リレー接点出力 | 3A（AC100V：抵抗負荷） | |
| 対応電磁弁 | DC100V用またはAC100V用 | |
| 動作特性 | プリパージ時間 | 1.5秒±0.3秒 |
| 安全時間 | 12秒±3秒 | |
| 炎感知応答時間 | 1秒以内 | |
| 失火応答時間 | 1.5秒以内 | |
| フレーム感度 | 150MΩ以上 | |
| 炎感知電流 | 0.1〜0.2μA | |
| イグナイター | 別途ご用意ください | |
| 環境特性 | 周囲温度 | −20〜60℃ |
| 保存温度 | −20〜70℃ | |
| 周囲湿度 | 85％RH以下 | |
| 絶縁特性 | 絶縁抵抗 | 5MΩ以上 （DC500Vメガー 基板−アース間） |
| 耐電圧 | 1000V 1分 基板−アース間 |
